智能化办公布线设施

简介：
综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。

系统构成：
综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统。

工作区子系统：
一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按5～10m2估算，每个工作区设置一个电话机或计算机终端设备，或按用户要求设置。

工作区适配器的选用应符合下列要求：
（1）在设备连接器处采用不同信息插座的连接器时，可以用专用电缆或适配器；
（2）在配线(水平)子系统中选用的电缆类别(媒体)不同于工作区子系统设备所需的电缆类别(媒体)时，宜采用适配器；
（3）在连接使用不同信号的数模转换或数据速率转换等相应的装置时，宜采用适配器；
（4）根据工作区内不同的电信终端设备可配备相应的终端适配器。

配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。配线子系统应根据下列要求进行设计：
（1）根据工程提出远期的终端设备要求；
（2）每层需要安装的信息插座数量及其位置；
（3）终端将来可能产生移动、修改和重新安排的详细情况；
（4） 一次性建设与分期建设的方案比较。

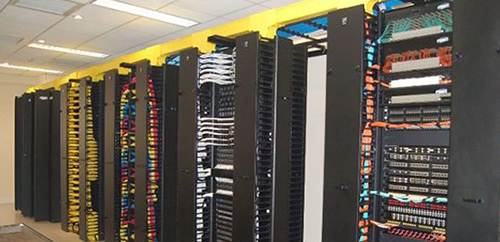

设备间子系统：
设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。设备间内的所有进线终端应采用色标区别各类用途的配线区，设备间位置及大小根据设备的数量、规模、最佳网络中心等内容，综合考虑确定。
光缆传输系统：
当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。光缆传输系统宜采用松套式或骨架式光纤束合光缆，也可采用带状光纤光缆。光缆传输系统中标准光缆连接装置硬件交接设备，除应支持连接器外，还应直接支持束合光缆和跨接线光缆。各种光缆的接续应采用通用光缆盒，为束合光缆、带状光缆或跨接线光缆的接合处提供可靠的连接和保护外壳。通用光缆盒提供的光缆入口应能同时容纳多根建筑物光缆。
