综合布线七大子系统

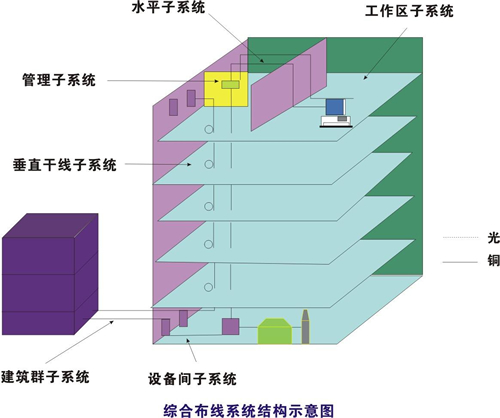

综合布线系统是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统，它可划分成七个子系统，工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、进线间子系统。

工作区子系统
•一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
设计要点：
•一个工作区的服务面积可按5～10m'估算，每个工作区设置一个电话机或计算机终端设备，或按用户要求设置。
•工作区的每一个信息插座均应支持电话机、数据终端、计算机、电视机监视器等终端设备的设置和安装。工作区子系统包括办公室、写字间、作业间、技术室等需用电话。
配线子系统
•配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
设计要求：
•根据工程提出近期和远期的终端设备要求。
•每层需要安装的信息插座数量及其位置。
•终端将来可能产生移动、修改和重新安排的详细情况。
•一次性建设与分期建设的方案比较。
•水平子系统通常采用4对双绞线，高速应用场合可选用光缆。

干线(垂直)子系统
•干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
设计要点：
•在确定干线子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。对于基本型，每个工作区可选定2对双绞线;对于增强型，每个工作区可选定3对双绞线。对综合型，每个工作区可在基本型或增强型的基础上增设光缆系统。
设备间子系统
•设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在一起。
设计要点：
•设备间子系统的电话、数据、计算机主机设备及其保安配线设备宜集中设在一个房间内。必要时，可以分别设置，但程控电话交换机及计算机主机房离设备间的距离不宜太远。
•设备间内的所有进线终端设备宜采用色标区别各类用途的配线区。
•设备间位置及大小应根据设备的数量、规模、最佳网络中心等内容，综合考虑确定。
建筑群子系统
•建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。
管理子系统

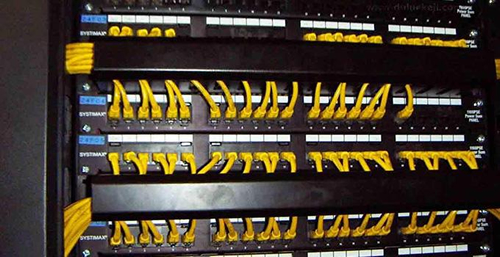

•管理子系统设置在每层配线设备的房间内。管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
进线间子系统
•进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
•建筑群主干电缆和光缆、公用网和专用网电缆、光缆及天线馈线等室外缆线进入建筑物时，应在进线间成端转换成室内电缆、光缆，并在缆线的终端处可由多家电信业务经营者设置入口设施，入口设施中的配线设备应按引入的电、光缆容量配置。
