数据中心综合布线系统的抗干扰与接地

综合布线系统是现代化数据中心安全稳定运行的必不可少的部分。综合布线系统通常包括以下几大组成部分:计算机网络系统、通信网络系统、机房设备自动化系统、安全防范系统、保安监控系统等。而对于消防报警及联动控制系统,因为防火规范的要求,武汉沁煜网络科技有限公司提醒大家通常应单独设置布线系统而不纳入综合布线系统的范围。

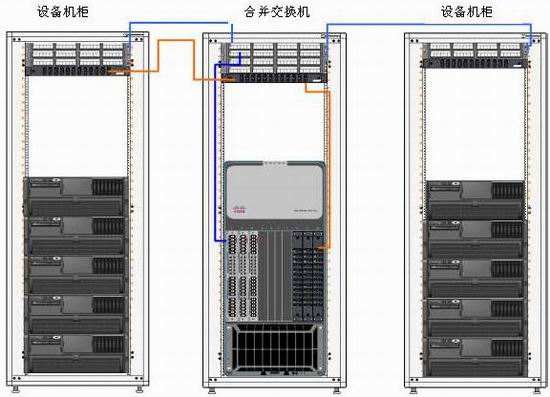

数据中心综合布线系统的干扰
综合布线系统由几个子系统组成,各子系统所使用的信号大小、频率高低等都不相同,因而相互之间存在着干扰,还有各种负载的干扰。概括起来,综合布线系统存在以下的干扰源。
1、来自数据中心建筑内部的干扰源
•配电网和配电箱产生的高频干扰。
•大功率电动机电火花所产生的谐波干扰。
•荧光灯、电子镇流器产生的干扰。
•高频开关电源产生的干扰。
•电话的振铃电流所产生的干扰。
•信息处理设备产生的周期性脉冲干扰。
2、来自数据中心建筑外部的干扰源
•雷达、无线电发射设备、移动电话基站、高压电线、电气化铁路、处于雷击区环境的干扰信号等。
•显然智能建筑外部的干扰源都具有较高的电场强度,当综合布线系统外部存在以上的干扰源之一时也应采用屏蔽系统.
综台布线系统的抗干扰措施
•综合布线系统发射的干扰波的电场强度超过规定值时,其是否需要防护措施的因素比较复杂,其中危害最大的就是防电磁干扰和电磁辐射。电磁干扰关系到综合布线系统能否正常工作的问题;电磁辐射则涉及到综合布线系统在正常运行情况下信息不被其他人员窃取的安全问题,或者造成电磁污染。
•在进行综合布线系统工程设计时,必须根据建设单位的要求,进行周密的安排与设计,选择合适的防护措施。
减小电磁干扰的屏蔽措施
•信息系统的金属物外壳、电缆屏蔽层和金属线槽等在引入框架或建筑物时做等电位连接。对信息系统所处的防雷区宜进行磁场强度的衰减计算,根据计算结果采取相应的屏蔽措施。
•数据中心不应设在建筑物的高层,应在大楼的低层中心部位。相关设备要尽量远离建筑物的外墙。根据防雷分区和信息设备的要求采取相应的屏蔽措施,使雷击时产生的电磁场向内层衰减。
•信息设备是非金属外壳且建筑物的屏蔽没有达到要求时,可根据信息设备的重要性对机房或设备直接加装金属屏蔽网或屏蔽室、金属屏蔽网或屏蔽室和等电位连接带相接。

户外线路的屏蔽措施
•需要保护的地方都应采用屏蔽电缆并将其屏蔽层的两端进行等电位连接,屏蔽层经过雷电防护区的交界处也应进行等电位连接。
•使用含金属部件的光缆时,在进户处应将所有金属插头、金属挡潮层及金属加强芯等金属构件进行等电位连接。
•建筑物间互连的电缆应敷设在金属管道内,金属管道的两端要电气连接并接到各建筑物的等电位连接带上。管道内的电缆也要进行等电位连接。如果临近的建筑物间有电力和通信电缆连接时,也要将其接地装置相互连接在一起。
加强布线系统内在的结构及材料的抗干扰性
•这主要是对可能产生电磁干扰的产品及可能受电磁干扰影响的设备提出的要求。具体的要求可在产品制造过程中依照相应的标准进行检测。
•总的来说,计算机设备、通信设备及电子设备等产品的外形结构应采用金属材料制成的箱、盒、柜或架,使其成为法拉第笼的形式,具有接地端子,并进行良好接地。这样做在某种程度上可加强设备抗干扰和防辐射的能力。
•对于综合布线系统线缆的选用也要符合系统要求,并结合建筑物周围的电磁环境进行综合考虑,通常以抗干扰能力和传输能力为主要考虑因素,同时也要考虑经济成本问题。
综合布线系统的接地系统
•从以上分析可以看出,减小或消除综合布线系统的电磁干扰和辐射干扰的一个很重要的方法就是屏蔽,而屏蔽必须进行良好的接地。
•综合布线系统的接地包括接地线、接地母线(每层楼的接地端子)、接地干线、主接地母线(总接地端子)、接地引入线以及接地体等6部分。
