水平子系统的布线解析

由于智能大厦对通信系统的要求，需要把通信系统设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来发展的需要。水平布线子系统分布于智能大厦的各个角落，绝大部分通信电缆包括在这个子系统中。相对于垂直干线子系统而言，水平布线子系统一般安装得十分隐蔽。在智能大厦交工后，该子系统很难接近，因此更换和维护水平线缆的费用很高、技术要求也很高。如果我们经常地对水平线缆进行维护和更换的话，就会打扰大厦内用户的正常工作，严重者就要中断用户的通信系统。由此可见，水平布线子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。

水平布线的长度要求
水平电绳或水平光缆最大长度为90m，另有lOm分配给电缆、光装和楼层配线架上的接插软线或跳线。其中，接插软线或跳线的长度不应超过5m，且在整个建筑物内应一致。
水平子系统的设计步骤
•确定缆线的类型
根据用户对业务的需求和待传信息的类型，选择合适的缆线类型.水平干线电缆推荐采用8芯UTP。语音和数据传输可选用5类、超5类或更高型号电缆，目前主流是超5类UTP。对速率和性能要求较高的场合，可采用光纤到桌面的布线方式(FTTP)，光缆通常采用多模或单模光缆，而且每个信息点的光缆4芯较宜。
•确定水平布线路由
根据建筑物结构、布局和用途、业务需求情况确定水平干线子系统设计方案。一条4对UTP应全部固定终接在一个信息播座上。水平干线子系统的配线电缆长度不应该超过90m。水平干线光缆距离可适当加长。
•确定水平缆线数量
根据每层所有工作区的语音和数据信息插座的需求确定每层楼的干线类型和缆线数量。
•确定水平布线方案
水平布线子系统应采用星形拓扑结构，布线时可采用走线槽或顶棚吊顶内布线，尽量不走地面线槽。

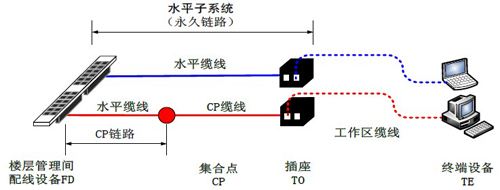

水平子系筑是同一梭层的布线系统.与工作区的信息抽座及管理间子系统相连接.一般采用4对双绞线.必要时可采用光缆
水平子系统的安装布线要求
•确定介质布线方法和线绳的走向;
•双绞线长度一般不超过90m;
•尽量进免水平线路长距离与供电线路平行走线.应保持一定距离(非屏蔽线缆一般为30cm.屏蔽线组一般为7cm )
•用线必须走线借或在吊顶内布线，尽量不走地面线格;
•如在特定环境中布线.要对传输介质进行保护，使用线槽或金属管道等;
•确定距服务器接线间距离最近的1/0位置;
•确定距服务器接线间距离最远的1/0位置。
